1. Komposisi dan fungsi tali bor

(I) Komposisi tali bor

Tali Bor adalah istilah umum untuk rangkaian pipa baja di atas mata bor dan di bawah tap.

Ini mencakup alat bawah tanah seperti Square Kelly, Pipa Bor, Collar Bor, berbagai sambungan, stabilizer, dll.

(II) Fungsi tali bor

(1) Menyediakan saluran aliran untuk fluida bor;

(2) Memberikan tekanan bor ke mata bor;

(3) Mengalirkan torsi;

(4) Mengangkat dan menurunkan mata bor;

(5) Mengukur kedalaman sumur;

(6) Mengamati dan memahami kondisi bawah tanah (kondisi mata bor, kondisi lubang bor, kondisi formasi);

(7) Melakukan operasi khusus lainnya (pengambilan inti, pengaspalan, penyelamatan, dll.);

(8) Uji Batang Bor, juga dikenal sebagai uji tengah proses.

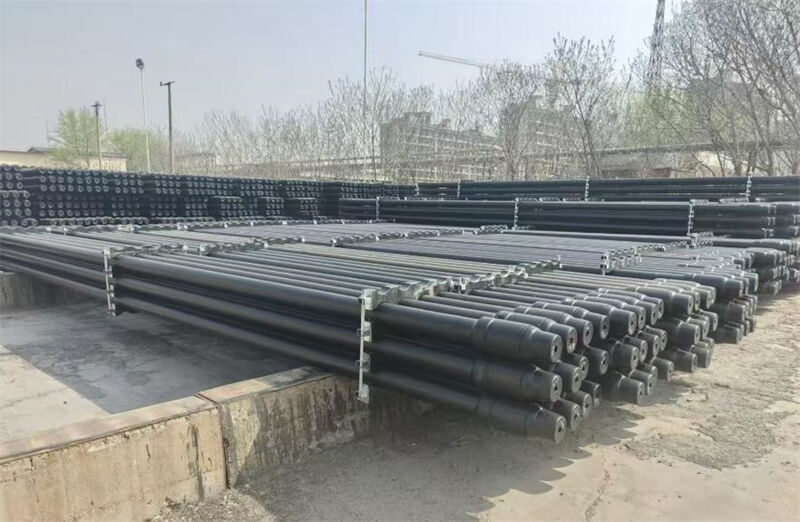

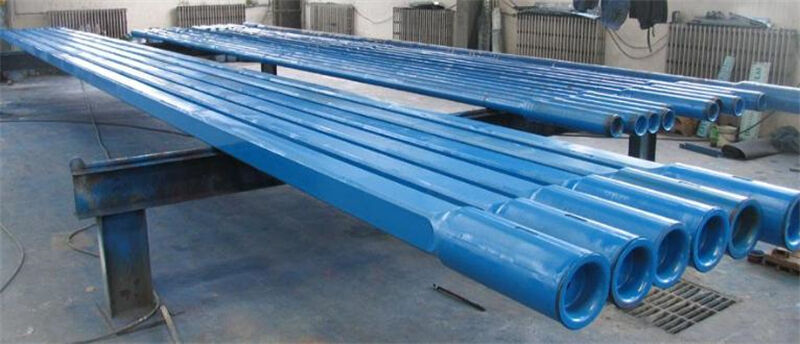

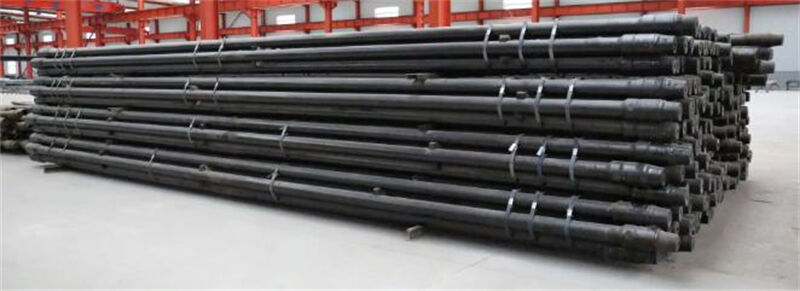

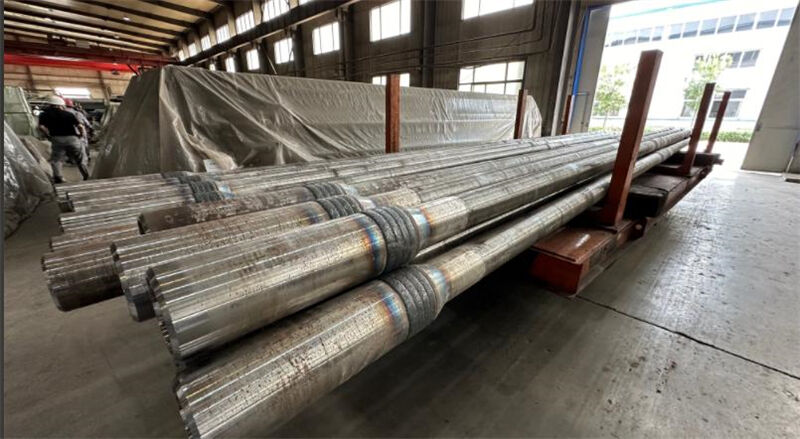

2. Pipa bor

(1) Fungsi: mengalirkan torsi dan mengangkut cairan bor, memperpanjang rangkaian bor.

(2) Struktur: badan pipa + sambungan

(3) Spesifikasi:

Ketebalan dinding: 9 ~ 11mm, umumnya 9.19mm.

Diameter luar: tergantung pada berbagai kondisi pipa bor, seperti yang umum digunakan 127, 140, dll.

Panjang: umumnya sekitar 9.5m.

Spesifikasi pipa bor umum (diameter dalam, diameter luar, ketebalan dinding, massa jenis linier, dll.)

Konektor dan ulir

Kondisi koneksi ulir: ukuran sama, jenis ulir sama, ulir jantan dan betina cocok.

Fitur sambungan pipa bor: dinding lebih tebal, diameter luar lebih besar, kekuatan lebih tinggi.

Jenis sambungan pipa bor:

Datar dalam (IF), lubang tembus (FH), reguler (REG); seri NC

Tipe datar dalam: terutama digunakan untuk pipa bor dengan penebalan eksternal. Karakteristiknya adalah diameter dalam pipa bor tetap sama sepanjang pipa, dan hambatan aliran cairan bor kecil; namun diameter luarnya besar dan mudah aus.

Tipe lubang tembus: terutama digunakan untuk pipa bor dengan penebalan internal. Karakteristiknya adalah pipa bor memiliki dua diameter dalam, dan hambatan aliran cairan bor lebih besar daripada tipe datar dalam, tetapi diameternya lebih kecil daripada tipe datar dalam.

Tipe reguler: terutama digunakan untuk pipa bor penebalan internal dan mata bor, alat penyelamatan. Karakteristiknya adalah diameter dalam sambungan lebih kecil dari diameter dalam bagian yang diperbesar, dan resistensi aliran cairan bor besar, tetapi diameter luarnya adalah yang terkecil dan kekuatannya lebih besar.

Jenis sambungan ini semua menggunakan ulir V-tipe, tetapi tipe kait, jarak kait, kerucut, dan ukuran sangat berbeda.

Konektor seri NC

NC23, NC26, NC31, NC35, NC38, NC40, NC44, NC46, NC50, NC56, NC61, NC70, NC77, dll.

NC—Ukir Kasar Nasional, (Amerika Serikat) Standar Nasional Kasar Ukir.

xx—Menunjukkan diameter pitch dasar, dua angka pertama dalam inci dikalikan 10.

Contohnya: NC26 menunjukkan diameter pitch 2,668 inci.

Ukir NC juga merupakan ulir V-tipe. Konektor jenis NC pada tabel memiliki diameter pitch, kerucut, pitch, dan panjang ulir yang sama dengan standar API lama dan dapat dipertukarkan.

Perbedaan antara koneksi digital dan koneksi API lama

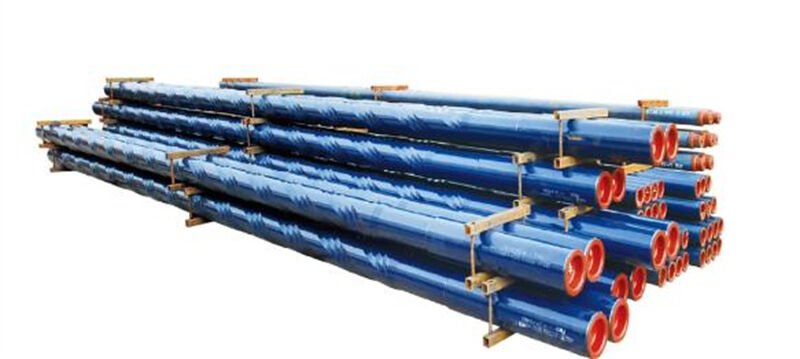

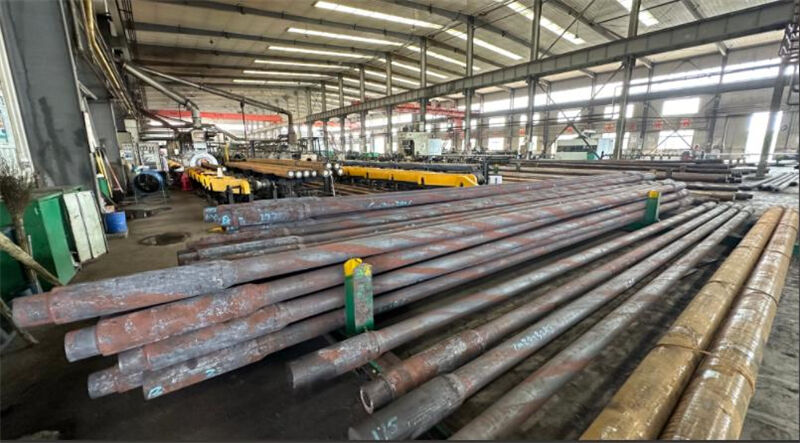

3. Collar bor

Karakteristik struktural: Ulir langsung dimesin di kedua ujung tubuh pipa, tanpa sambungan khusus; dinding tebal (38-53 mm), berat, dan memiliki kekakuan tinggi.

Fungsi Utama:

(1) Terapkan tekanan bor pada mata bor;

(2) Pastikan kekuatan yang diperlukan dalam kondisi stres kompresi;

(3) Kurangi getaran, ayunan, dan lompatan mata bor agar mata bor bekerja dengan lancar;

(4) Kendalikan kemiringan sumur.

Jenis: drill collar halus, drill collar spiral, drill collar datar.

Ukuran umum: 6-1/4 〃, 7 〃, 8 〃, 9 〃

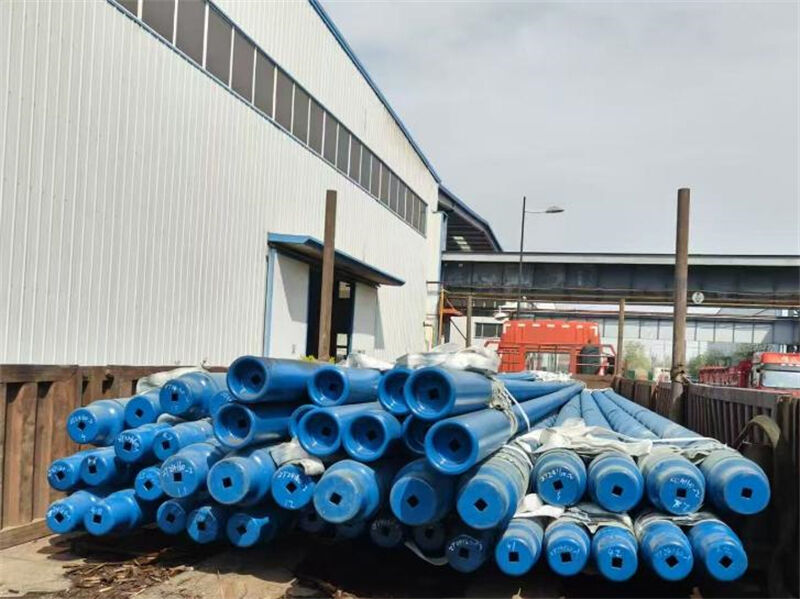

4. Kelly

Jenis: persegi, heksagonal

Fitur: dinding lebih tebal, kekuatan lebih tinggi

Fungsi utama: mentransmisikan torsi dan menahan berat penuh rangkaian bor.

Ukuran umum: 89mm (3,5 inci), 108mm (4,5 inci), 133,4mm (5,5 inci).

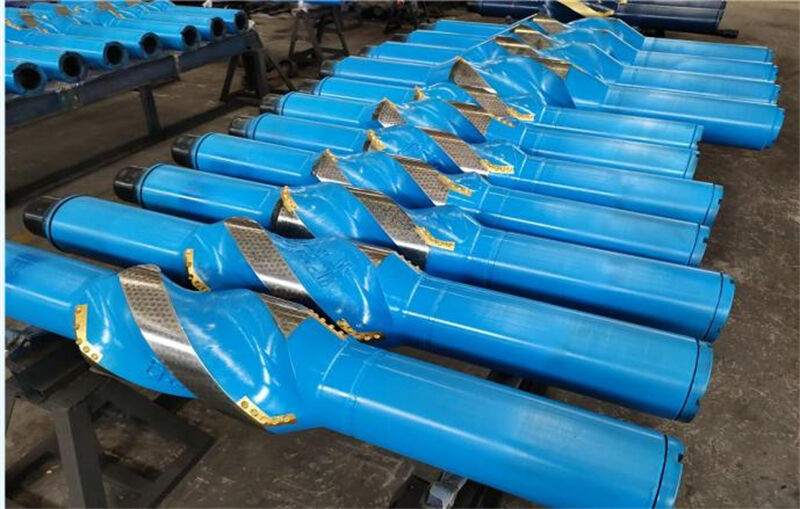

5. Stabilizer

Jenis: stabilizer kaku, stabilizer lengan karet non-rotasi, stabilizer roller.

Fungsi:

1) Anti-penyimpangan;

2) Mengontrol trajektori sumur.
