Система твердого контроля для буровой установки ZJ50J наземного типа

Система твердого контроля для буровой установки ZJ50J наземного типа

Информация о наличии оборудования для твердого контроля в апреле 2024 года.

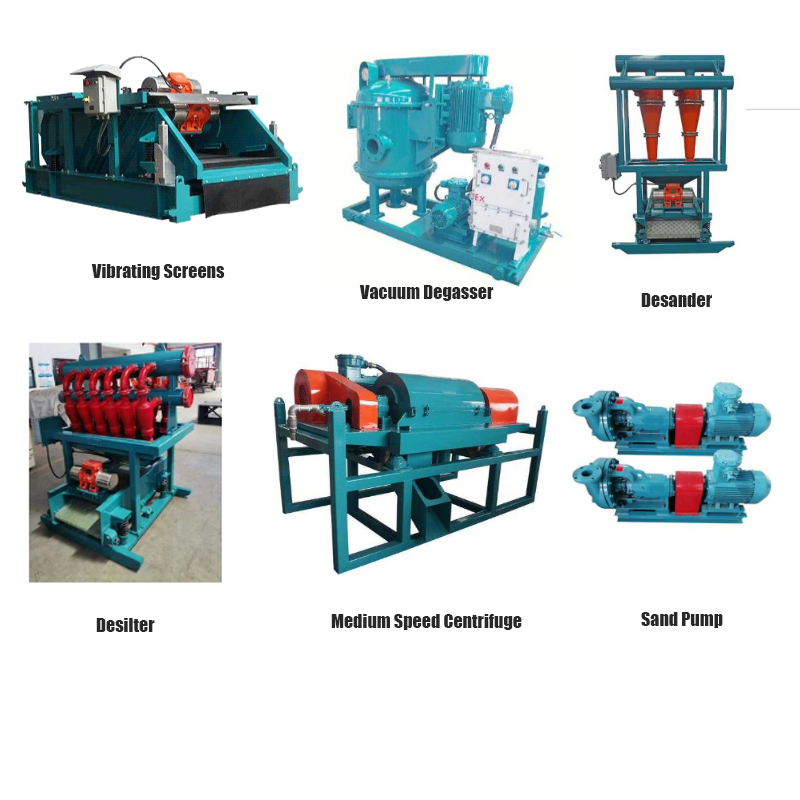

Общий эффективный объем составляет 220м ³, Состоит из 5 (10mx2.6mx2.35m) буровых иловых резервуаров, система твердого контроля оснащена пятиступенчатым устройством очистки, оборудована 2 виброгрохотами, 1 вакуумным дегазатором, 1  отделителем песка , 1  десилтер , 1 среднескоростной центрифуги, песчаного насоса, агитатора и воронки для смешивания бурового раствора.

Принципы проектирования

1. Система контроля твердых частиц должна соответствовать стандартам SY/T6276 и ISO/CD14690 "Здоровье, безопасность, охрана окружающей среды и системы управления в нефтяной и газовой промышленности", а технологический поток и оборудование должны соответствовать соответствующим стандартам и спецификациям;

2. Система контроля твердых частиц должна обеспечивать бесперебойную работу приготовления раствора, добавления weighting-материалов, фильтрации, циркуляции, контроля и хранения; способность контроля твердой фазы системы очистки бурового раствора должна быть высокой, способной удовлетворять требованиям технологии бурения на глубину 5000 м и адаптироваться к условиям зарубежного бурения.

3. Система контроля твердых частиц отвечает требованиям технологии сверхглубокого бурения и подходит для требований переноса и установки буровой команды;

4. Вакуумная способность и способность к смешиванию насоса и воронки для смешивания соответствуют требованиям бурового процесса;

5. Система контроля твердых частиц расположена справа от буровой установки, отвечая требованиям технологии бурения глубоких скважин и подходящей для частой транспортировки и установки бригады буровиков;

6. Система контроля твердых частиц может выдерживать высокую температуру, взрыв, утечку, коррозию и дождь.

7. Система контроля твердых частиц использует пятиступенчатое очистительное оборудование: вибрационный грохот, дегазатор, удалитель песка, удалитель ила и центрифуга; При этом система оснащена подачным насосом, насосом для подачи раствора, устройством для струйного смешивания, мешалкой и т.д., что позволяет удовлетворить технологические требования по обеспечению бурового раствора, его приготовлению, циркуляционной обработке и т.д.

8. Перила установлены вокруг поверхности резервуара, высотой 1200 и оснащены защитными накладками для ног. Бак вибросита, очистительный бак, бак всасывания и смесительный бак соответствуют высоте механического уровня жидкости, а перила интегрированы с всей площадью бака. Поверхность грязевого бака изготовлена из противоскользящей стальной решетки с маркировкой процесса; Ширина прохода не должна быть менее 800 мм. Плоскость одного или соседних плавучих платформ должна быть менее 5 мм.

9. Все оборудование для контроля твердых частиц должно использовать продукты известных брендов как внутри страны, так и за рубежом, с высоким качеством, долгим сроком службы и эстетичным внешним видом;

10. Все асинхронные двигатели и контрольные выключатели твердый  управляющей системы должны соответствовать взрывозащищенным и защитным требованиям, а выключатели электрощита должны быть оборудованы запирающими штифтами.

11. Тип грязи — соленая грязь, и резиновые компоненты системы всасывания должны соответствовать требованиям этого типа грязи.

12. Подходит для дорожной и морской перевозки, соответствует требованиям кранов и специализированного перемещению и погрузке/выгрузке, а также способна буксироваться на короткие расстояния внутри месторождения.

2024.04.17
